セキュリティPCを接続しよう

さっそく接続してみましょう。

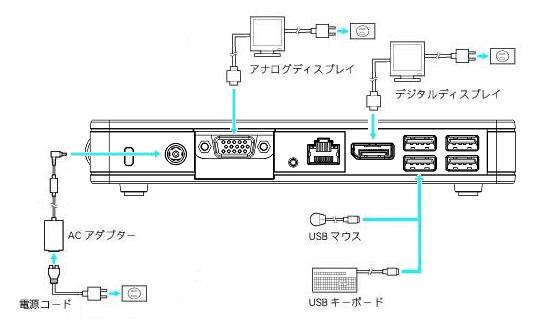

1 セキュリティPCに、ディスプレイ、キーボード、マウス、ACアダプター、電源 コードを接続する。
電源コードのプラグは、他のすべての接続が終わったあと、最後にコンセントに 差し込む。

･ 各コネクターは、向きが決まっています。セキュリティPC側のコネクターの形と、ケーブル側のコネク ターの形を正しく合わせて確実に差し込んでください。

･ ピンのあるものは、ピンを曲げたり折らないようにしてください。

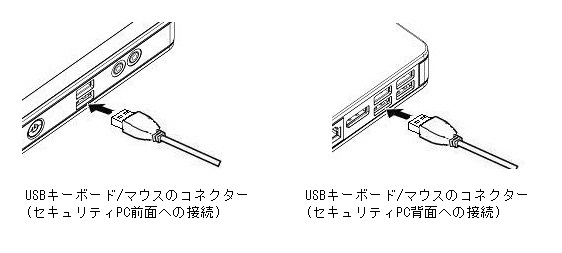

･ USBマウス、USBキーボードは、セキュリティPC前面・背面のUSBコネクターのいずれにも接続できます。

･ 接続するディスプレイによっては、｢HITACHI｣ロゴおよび、BIOSメニュー、Windowsの起動ロゴなどが画 面全体ではなく、画面中央の一部に表示される場合があります。

･ ディスプレイの接続を変更するときは、セキュリティPCの電源を切ってから行ってください。
セキュリティPCの電源を入れたままディスプレイの接続を変更すると、ディスプレイが正常に認識され ず画面が表示されない場合があります。

･ プライマリ/セカンダリ表示を変更する方法は、操作マニュアルまたは管理者ガイドを参照してください。

･ ACアダプタ接続後、またはコンセント接続後は、装置の初回電源投入までは電源ランプは点灯しません。

1.アナログディスプレイ

2.デジタルディスプレイ

3.USBキーボード/マウス

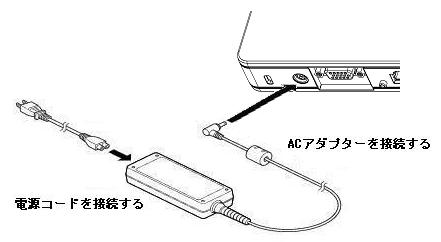

4.ACアダプター/電源コード

5.セキュリティPC用電源コード
